《西瓜居家电路课》#15 电缆投箱和安全知识。

in #cn-stem5 years ago (edited)

大家好,我是来自广东的水电工程师。
我有19年的水电工程工作经验。
今天我要和大家分享的是电缆就如电箱的知识。

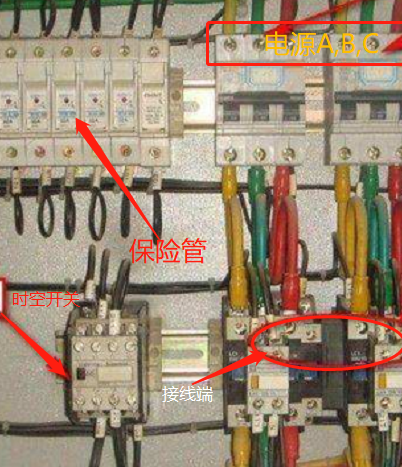

图:1
这是一给临时配电箱。里面的配置就是我们这期要讲的内容。
接电箱只要分为几给阶段要注意。在不熟悉的情况下。最号有经验较多的人进行指导。千万不可大意。
如果弄错线,那后果不堪设想。一定要认清楚三条相线。

相线有三条,以常规的做法:A:黄色来辨认,B线由绿色来辨认。C线由红色辨认。
这三条都是火线。标准的低压电箱由5条线组成。除了三条相线之外还由零线和地线。
零线由蓝色辨认,底色由双色线来辨认。所以每条线一定要认清楚。这是表座的做法。以后无论是谁来接手这个电箱,他都能第一时间辨认出这给电箱的组成。

电缆,主要是在接入的时候要注意几个环节。也就是今天的主题知识。
电缆要投箱的时候先剥皮。在常规的情况下皮剥到电箱的底部,底部以上面的皮全部剥去;
剥了皮后露出一层铁皮,这不是铁,他的金属名叫铠"yjv"。中层金属是预防电缆被破坏的。

投电缆的时候进了电箱后就可以切除掉,出了铠之外还由包揽电缆的“卤”。卤是防火作用。在中途电缆被破坏了,导致发火,有了这层卤的保护就不会燃烧到另外的电缆线。有效的遏制火势蔓延。
之后剩下的就是电缆。5条线。

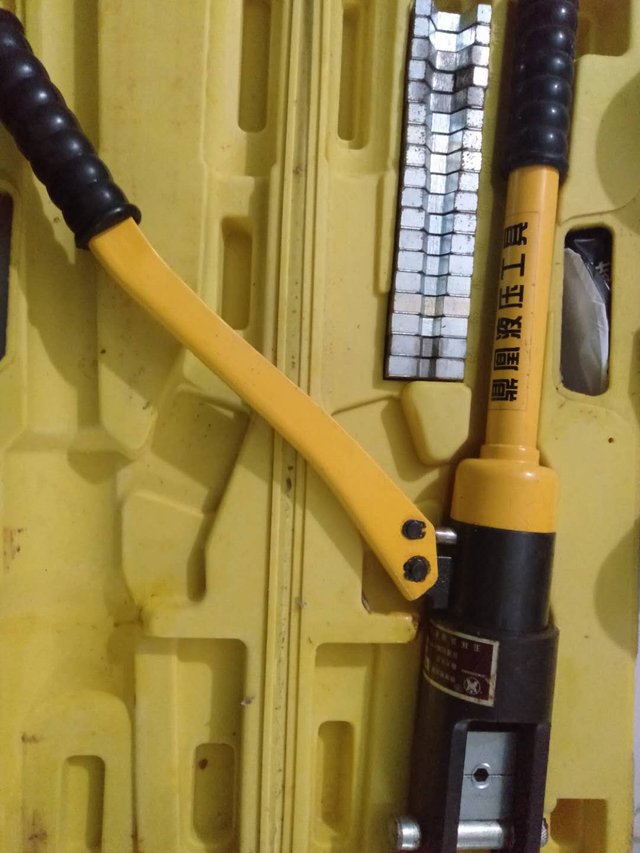

接电缆的时候要用到一些工具和配件。工具主要是“液压钳”如图:2。这把就是液压钳。
液压钳的使用压电缆范围有:10-16-25-30-50-70-90-125-150-180-240-280-300平方

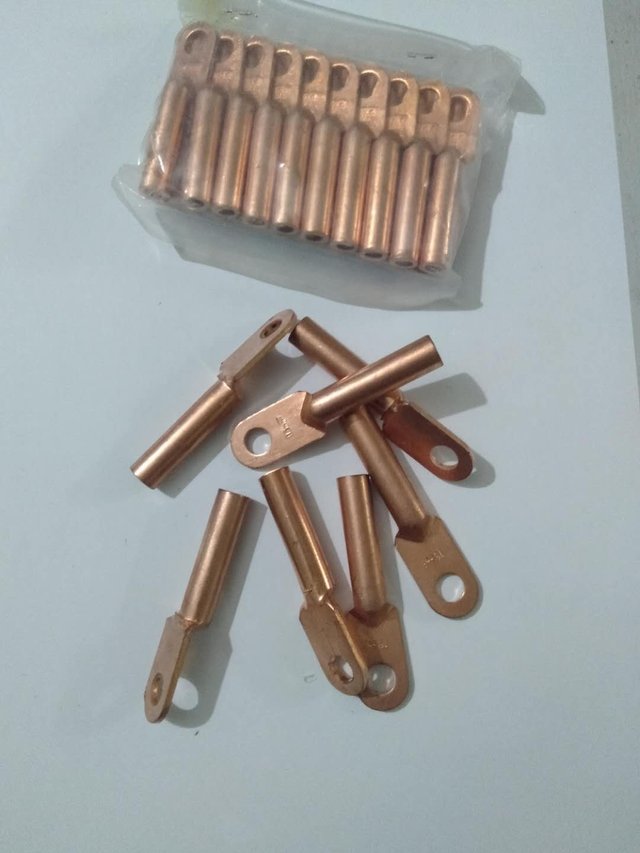

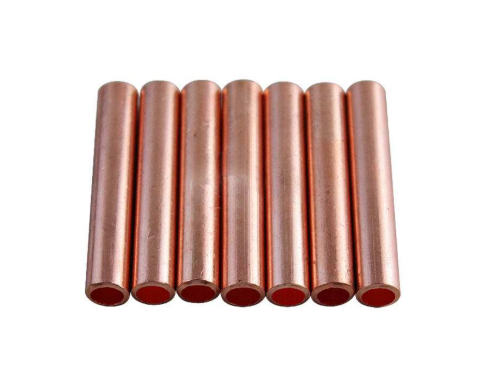

液压钳的用途主要是压紧铜鼻子。也就是电缆和接线端的配件。如图:3。还有电缆断了接恢复的套筒,如图:4

图:2
图:3
图:4
图:5
图:3的铜鼻子用于电缆和接线端,套筒鼻子用于抢修。或者接长电缆,

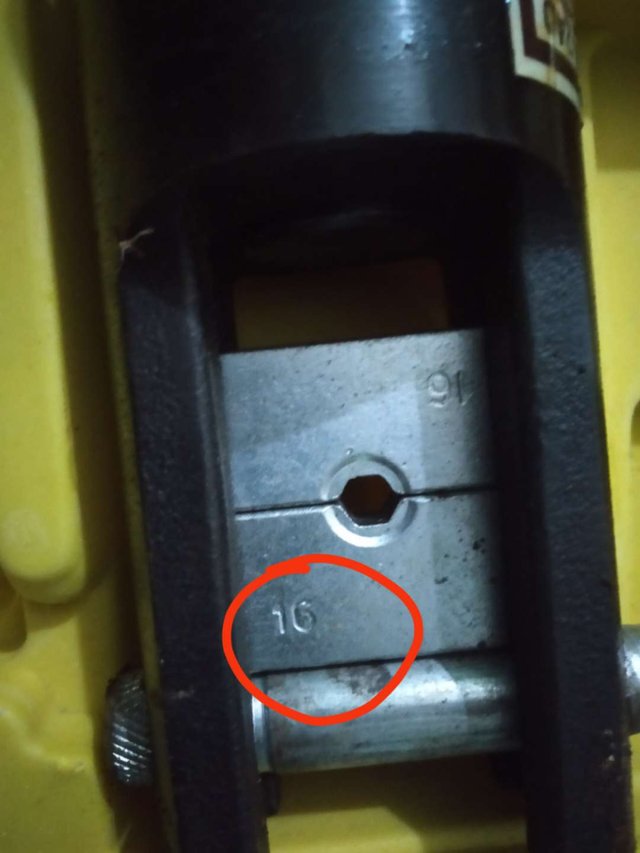

接鼻子的时候要先比以下要紧鼻子的电缆有多长,然后才剥皮。剥皮后电缆铜芯插入鼻子中。然后用液压钳把鼻子压紧。每个鼻子压三给位子。要压鼻子的时候注意要选用多大的镶口。多大的电缆就要配多大的镶口件。如图:5.这给镶口是16平方的。那么他只使用与16平方。


鼻子襄入电缆之后,除了锁螺丝部分,下面部分要用热缩套烧紧,并冷却。
在套筒鼻子使用的时候,如果是室外悬空的电缆。除了压紧之外,还要加多以层绝缘胶布“俗称电老虎”,
除此之外还要在最外面加一条绝缘软管。如果是埋于地下的。那就要将接口进行密封处理。然后真空处理。才能保证安全。

电缆投如电箱后,送电的时候,先要把支线开关全部关掉。这样能保证支线用电安全
送电完毕后再每给回路送。给支线送电的时候,每一给回路调试,调试完就关掉。然后继续第二个回路调试,
在每一给回路测试后再全面送电。这样才最快,最有效的试电。


为与@cn-stem 一起推动科普“西瓜居家电路课”
