Empalme con manguito de compresion

Hoy nos enseñaron hacer empalmes con manguito de compresion y termoretractil.

Estos son los que se hacen para unir lineas subterraneas en las arquetas tienen que estar perfectamente sellados para que no entre agua y esten proteguidos contra la corrosion y el deterioro.

Fuente

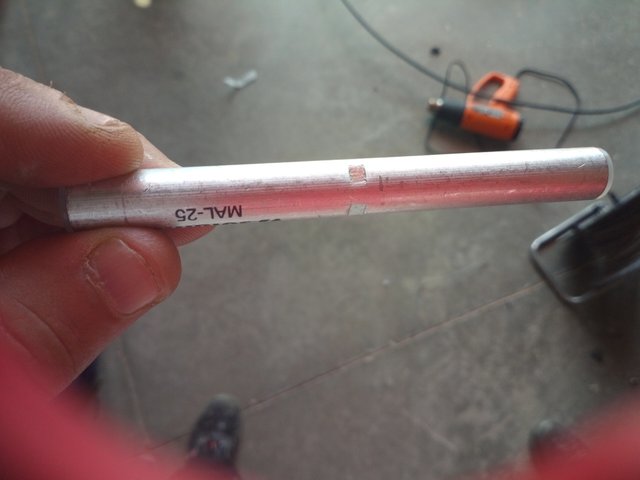

Este es el manguito de metal que utilizamos

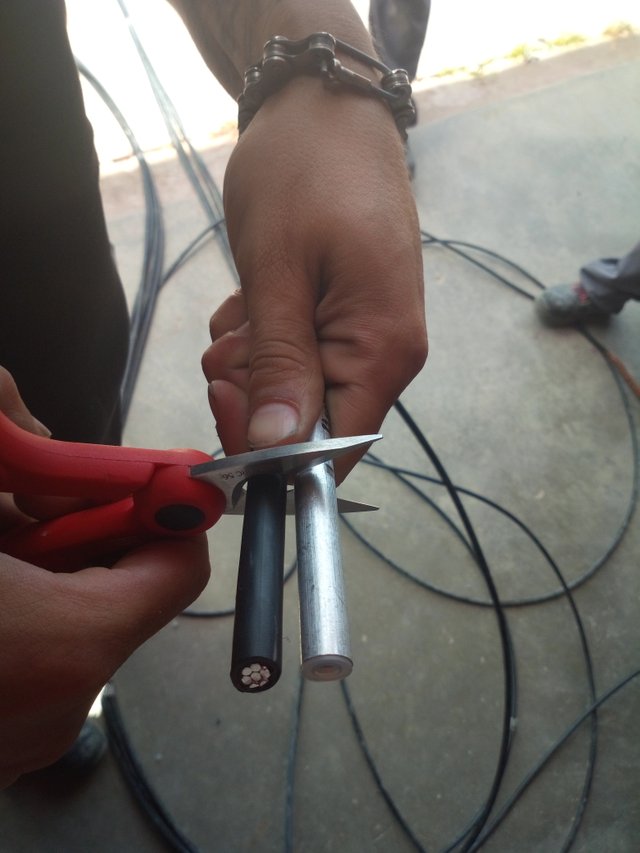

se introduce en lso extremos el cable aluminio en este caso de 25 mm y se pela la distancia exacta para que no salga por los extremos al introducirlo sabemos que llego a su tope cuando se escucha un sonido y expulsa la grasa que tiene dentro para hacer el empalme mejor.

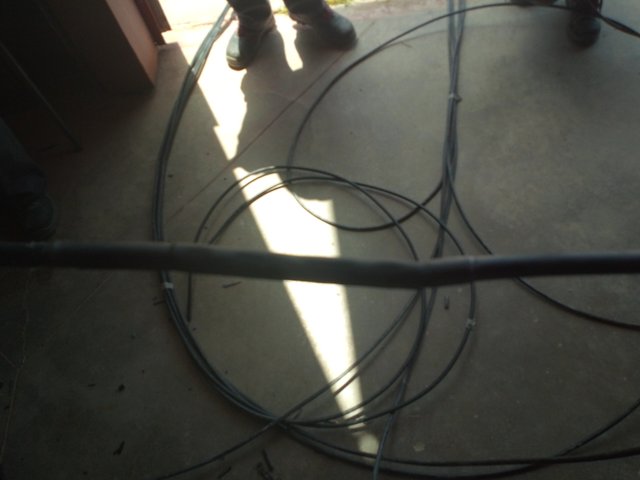

Una vez grimpado con la grimpadora ya no se salen los cables hay que recubrirlo con el manguito termoretractil que previamente habiamos introducido en uno de los extremos se tapa todo el empalme y se calienta con una pistola de calor y este es el aspecto final.

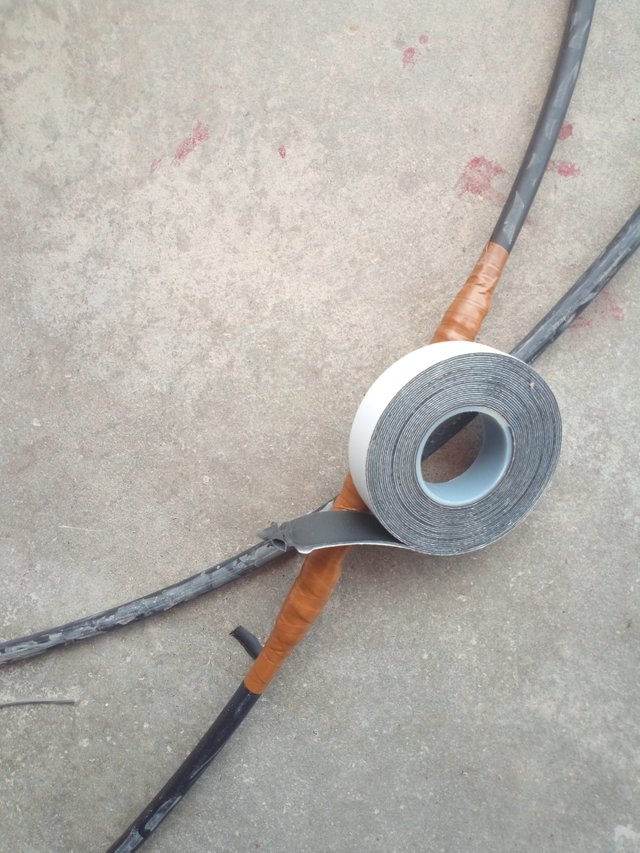

en vez de manguito termoretractil podemos cubrir el empalme con cinta vulcanizada y luego cubrir con cinta aislante normal y quedaria asi

Espero les guste el post y hasta el proximo. Gracias
