Elaborando Maqueta del "Tower Bridge" de Londres → Creando eh innovando. ←

in #spanish5 years ago
Saludos a todos en esta oportunidad, demuestro como fue el proceso de la elaboración de la maqueta Tower Bridge para mi proyecto final de semestre de mi carrera Ingeniería Civil.

Fuente

Primero que nada un poco de lo que es Tower Bridge

El Tower Bridge es un puente que combina dos sistemas, basculante y suspensión, construido entre 1886 y 1894. El puente cruza el río Támesis cerca de la Torre de Londres y se ha convertido en un símbolo icónico de la ciudad. Su construcción necesitó ocho años, cinco contratistas principales y la labor incansable de 432 trabajadores de la construcción cada día, está situado al este de la City de Londres y al norte del río Támesis

Cuenta con dos enormes hojas móviles que pesa aproximadamente 1.200 toneladas y se eleva formando un ángulo de 86 grados, lo que permite el paso de navíos con una capacidad de carga de hasta 10.000 toneladas.
La cubierta principal del puente soporta dos carriles de tránsito rodado con un ancho de 10,67m, que pasan entre dos pasarelas peatonales de 3,81m.

En 2014, se instalaron pisos de vidrio en las pasarelas, dando a los visitantes una inusual vista desde el puente. Los pisos de vidrio de 11 metros de largo están a más de 40 metros sobre el río, permitiendo observar desde arriba el tráfico sobre el Puente o la apertura y cierre.
Arquitecto: Horace Jones
Ingeniero estructural: John Wolfe Barry
Constructora: Sir John Jackson, Sir William Arrol, Sir W. G. Armstrong, Mitchell y Co, Perry and Company
Año de Construcción: 1886 - 1894
Altura: 65m
Longitud: 243,84m
Vano: 42.5 m (abierto)
Coste: £1.184.000
Gálibo de navegación: 8,6 metros (cerrado), 42,5 metros (abierto).

Fuente de Información

6VvuHGsoU2QBt9MXeXNdDuyd4Bmd63j7zJymDTWgdcJjo14Jk7LgDuAUttEGo3VM4eRGJaNGJcHjJ4kZ89V1pZsPVhvVFTTGkwaLGmJLbsSGmUdn5H1TF7XenfBjYi.png



Fuente

6VvuHGsoU2QBt9MXeXNdDuyd4Bmd63j7zJymDTWgdcJjo14Jk7LgDuAUttEGo3VM4eRGJaNGJcHjJ4kZ89V1pZsPVhvVFTTGkwaLGmJLbsSGmUdn5H1TF7XenfBjYi.png

Teniendo en cuenta muchas de estas características, como fundamento principal tomamos sus medidas para posteriormente realizar las piezas a escala 1:75, algunas cositas fueron realizadas a criterio propio, debido a que mucha información está protegida con derecho de autor, pero manteniendo su estilo original.

Para esta maqueta dure varios días (4 con exactitud).


Materiales a usar:
• Lápiz
• Cartón
• Silicón
• Pega
• Hojas
• Anime
• Foami
• Palitos de altura
• Cinta plástica
• Jeringa
• Manguera 3x4mm
• Algodón
• Pintura

Herramientas:
• Borrador
• Tijera
• Exacto
• Grapadora
• Escalimetro
• Pistola de silicón
• Pincel

6VvuHGsoU2QBt9MXeXNdDuyd4Bmd63j7zJymDTWgdcJjo14Jk7LgDuAUttEGo3VM4eRGJaNGJcHjJ4kZ89V1pZsPVhvVFTTGkwaLGmJLbsSGmUdn5H1TF7XenfBjYi.png


Paso 1
Realizar los diseños guiándome por la medidas y características mencionadas, de escala 1:100 a escala 1:75, usando el cartón para elaborar cada pieza siendo cortadas con el exacto o tijera.

Comencé por las torres

6VvuHGsoU2QBt9MXeXNdDuyd4Bmd63j7zJymDTWgdcJjo14Jk7LgDuAUttEGo3VM4eRGJaNGJcHjJ4kZ89V1pZsPVhvVFTTGkwaLGmJLbsSGmUdn5H1TF7XenfBjYi.png


Paso 2
Fui armando las piezas, pegándolas una a una con silicón.


6VvuHGsoU2QBt9MXeXNdDuyd4Bmd63j7zJymDTWgdcJjo14Jk7LgDuAUttEGo3VM4eRGJaNGJcHjJ4kZ89V1pZsPVhvVFTTGkwaLGmJLbsSGmUdn5H1TF7XenfBjYi.png

Paso 3
Luego pegue las piezas más pequeñas echas con foami y palitos de altura, que son las que le dan aspecto original del diseño.

Poco a poco las torres fueron tomando forma.

6VvuHGsoU2QBt9MXeXNdDuyd4Bmd63j7zJymDTWgdcJjo14Jk7LgDuAUttEGo3VM4eRGJaNGJcHjJ4kZ89V1pZsPVhvVFTTGkwaLGmJLbsSGmUdn5H1TF7XenfBjYi.png

Paso 4
Termine con los arcos principales, y sus detalles

Asi fue como quedo ya pegado todo, ya vendría lo más complicado.

6VvuHGsoU2QBt9MXeXNdDuyd4Bmd63j7zJymDTWgdcJjo14Jk7LgDuAUttEGo3VM4eRGJaNGJcHjJ4kZ89V1pZsPVhvVFTTGkwaLGmJLbsSGmUdn5H1TF7XenfBjYi.png

Paso 5
Realizar las dos hojas móviles, para ello me base en un sistema hidráulico, usando tres inyectadoras 2 de (8ml) y una de (10ml), conectadas a unas mangueras con una “Y”

6VvuHGsoU2QBt9MXeXNdDuyd4Bmd63j7zJymDTWgdcJjo14Jk7LgDuAUttEGo3VM4eRGJaNGJcHjJ4kZ89V1pZsPVhvVFTTGkwaLGmJLbsSGmUdn5H1TF7XenfBjYi.png

Paso 6
Como pueden observar pegue las jeringas para el mecanismo, y así que pudieran tener movimiento, realice lo mismo del otro lado.

6VvuHGsoU2QBt9MXeXNdDuyd4Bmd63j7zJymDTWgdcJjo14Jk7LgDuAUttEGo3VM4eRGJaNGJcHjJ4kZ89V1pZsPVhvVFTTGkwaLGmJLbsSGmUdn5H1TF7XenfBjYi.png

Paso 7
Como se observa en la flecha roja le corte la punta redonda a la jeringa para que deslizara.

6VvuHGsoU2QBt9MXeXNdDuyd4Bmd63j7zJymDTWgdcJjo14Jk7LgDuAUttEGo3VM4eRGJaNGJcHjJ4kZ89V1pZsPVhvVFTTGkwaLGmJLbsSGmUdn5H1TF7XenfBjYi.png

Paso 8
Fije las torres en las bases con silicón

6VvuHGsoU2QBt9MXeXNdDuyd4Bmd63j7zJymDTWgdcJjo14Jk7LgDuAUttEGo3VM4eRGJaNGJcHjJ4kZ89V1pZsPVhvVFTTGkwaLGmJLbsSGmUdn5H1TF7XenfBjYi.png

Paso 9
Luego presente en el anime las torres y los arcos para cortar, ensamblar y pegar.

6VvuHGsoU2QBt9MXeXNdDuyd4Bmd63j7zJymDTWgdcJjo14Jk7LgDuAUttEGo3VM4eRGJaNGJcHjJ4kZ89V1pZsPVhvVFTTGkwaLGmJLbsSGmUdn5H1TF7XenfBjYi.png

Paso 10
Pegue las pasarelas y continúe colocando los palitos de altura dándole la apariencia que se quería.

6VvuHGsoU2QBt9MXeXNdDuyd4Bmd63j7zJymDTWgdcJjo14Jk7LgDuAUttEGo3VM4eRGJaNGJcHjJ4kZ89V1pZsPVhvVFTTGkwaLGmJLbsSGmUdn5H1TF7XenfBjYi.png


Paso 11
Termine de colocarle los detalles, haciendo que se asemeje al real, como se observa deje el sistema hidráulico por dentro de la lámina de anime, para que no se viera, dejando solo una jeringa que me permitirá medir la presion con la que se abre y cierra el puente

6VvuHGsoU2QBt9MXeXNdDuyd4Bmd63j7zJymDTWgdcJjo14Jk7LgDuAUttEGo3VM4eRGJaNGJcHjJ4kZ89V1pZsPVhvVFTTGkwaLGmJLbsSGmUdn5H1TF7XenfBjYi.png

CAM01695 (1).jpg

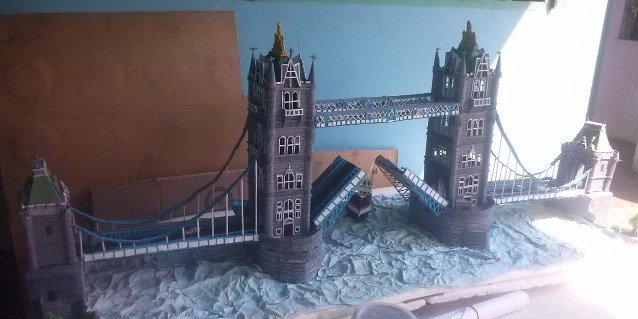

Asi me quedo aplicando pintura y finiquitando detalles, relizandole una apriencia de agua con hojas arrugadas.


Y asi es el original, espero q les alla gustado ¡Gracias!
