西瓜居家电路课》#16 低压电柜配置原理

大家好，我是来自广东的水电工程师。
我有19年的水电工程工作经验。
今天我要和大家分享的是低压动力箱讲解
图：1

图：2

图：3

这个低压柜是最近我在工作中出现的电柜。电柜可能在一些非水电工作人员来说，可能有点神秘。
今天我们就来揭开它的神秘面纱。让它被大众了解它，知道它的构造和性能。让它并不再神秘。
只有了解它，懂它才能驾驭它，让它造福更多的人群，知道它的性能才能更安全的面对它，

这是一个380伏V转变220伏v的低压电柜。低压是一个什么样的感念呢？我们今天一起来了解它。
低压就是我们生活中常用的电压，380和220伏特。非工业情况下只要220伏。比如说我们平时家里用到的电风扇、灯、插座。这些都是220伏。而380伏的电压大部分用于工业上，因为机械设备需要的电流跟多，马达需要用到倒顺开关，而380伏的A/B/C/线中可以调换，这样就能使用马达正转和到转。原理是A:正转，B：中线。C:倒转。所以工业机械大部分是要380伏的电压。

380转变220的方式很简单，不需要变压器，只要ABD中三条线任何一条和零线搭配就成了220伏。

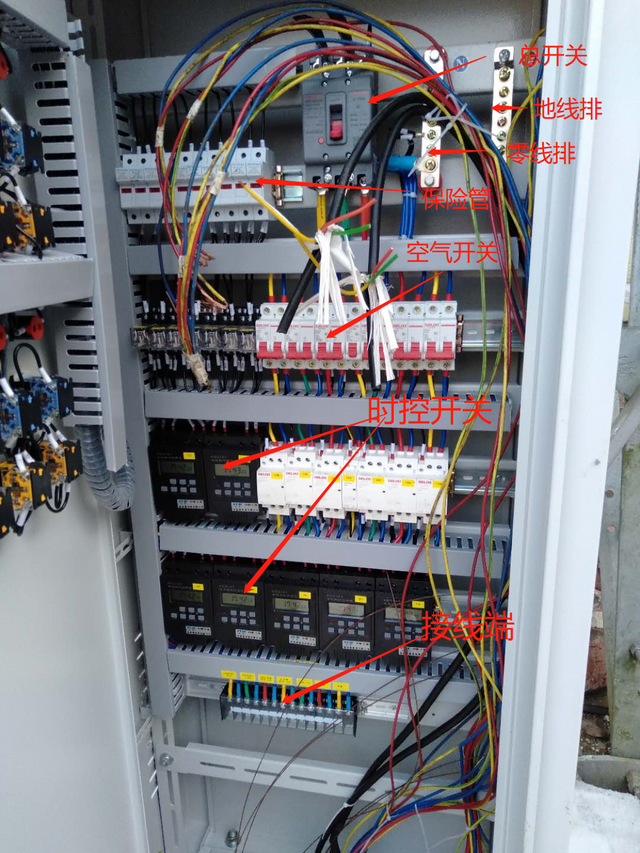

如图:1。进线总开关是380三条线。出线端三条相线分配到各个保险管中，再配备空气开关中。
这其中出线端会分出支线到交流接触器中。由交流接触器来保护时控开关。防止时控开关过热导致烧坏。

在空气开关中做最后一道控制。这到控制是遇到灯坏掉的时候。如果需要维修，只要关闭空气开关，就能更换灯，及时在交流接触器工作状态的时候也能安全更换。出了时控开关后，才能把电源引入接线端。
在图：1。中，我们的零线和地线是用铜条做成。应为总开关是空气开关原理。所以零线不能进入开关。后面驳接零线全部都要零线排上驳接。

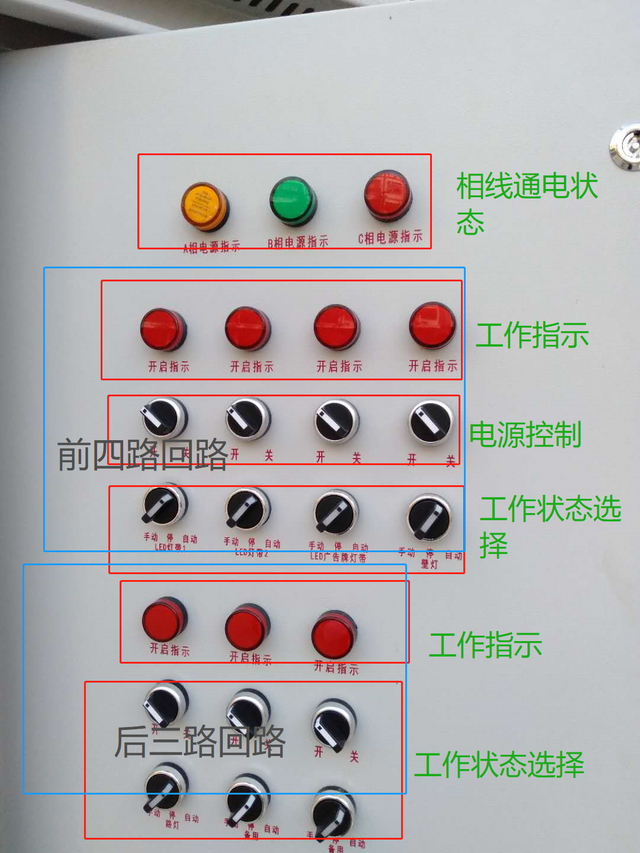

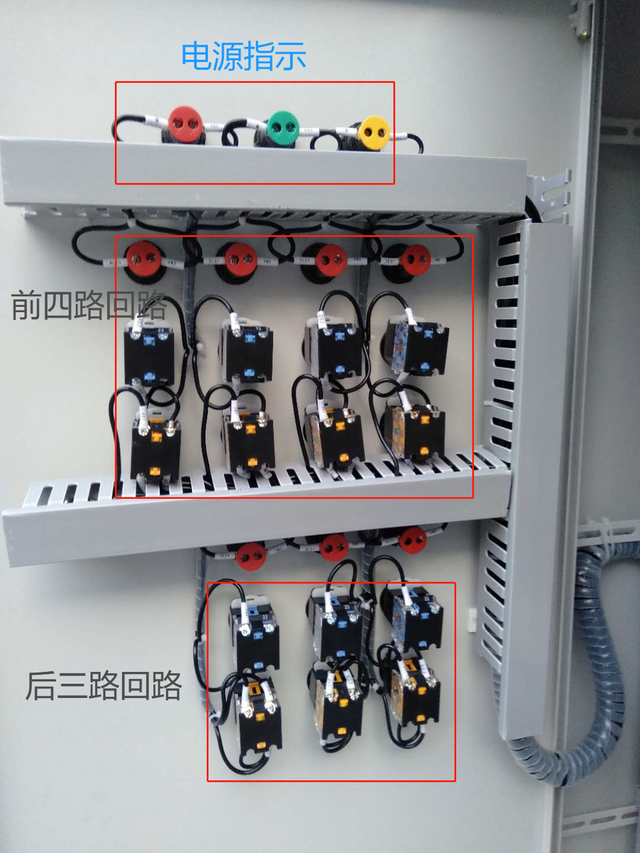

然后我们来看控制相面。如图：2，图：3。这两张图是电柜门的正面和反面。我用红线把他们分为三个区域。第一个区域三个灯，如果正常工作的情况下，这三个灯都是亮着的，A线黄色线，B线绿色，C线红色。这三个灯指示着三条相线是否正常状态。图：3有详细标识。

第二个区域是前面四个回路工作灯和控制开关，第一排开关是决定这些回路开启或者关闭，第二排开关是决定手动还是自动。如果是要手动，那么箭头应该指向左边，这时所有的灯就会全部亮起。这样电流不需要经过时控开关，但同时关灯也是要手动，如果要关灯就把箭头指在中间档位。这样灯就全部灭来，如果是接头指向自动，那么所有的灯就交给时控开关操作。不再需要人工操作。只要设置好时间，在设定时间内失控开关就能自己工作。

第三个区域和后面三个回路控制，和第二区域相同，所以就不解释了。

图：4

图：5

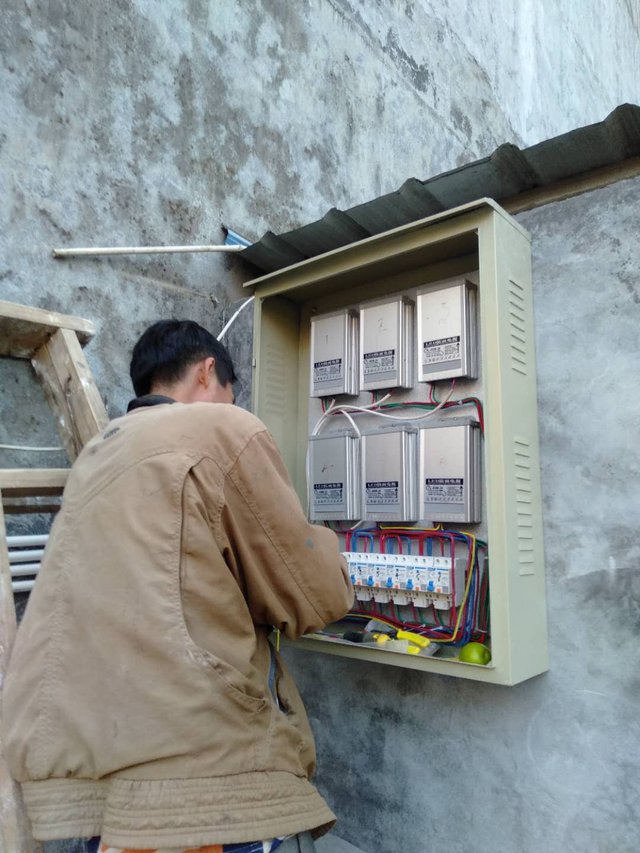

上面图：4和图5是我们今天做的分享，这些箱子的电源都是在低压电柜里取的，

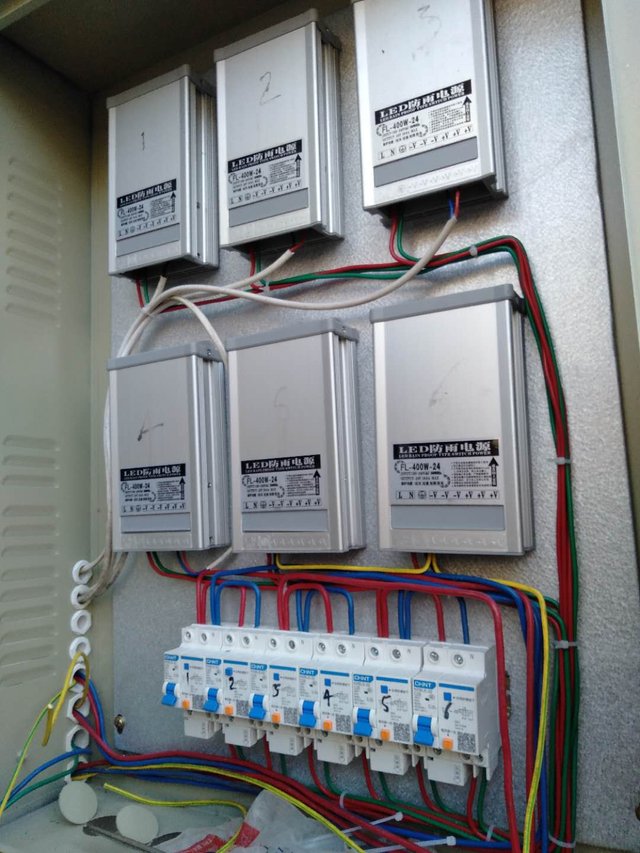

图：5中银色盒子是变压器，我们有些灯带是12伏的。所以我们要从电柜中取出220伏的电源到分箱中进行变压成12伏，才能使用。电源进想后先进空气开关，出线端才能进入变压器。这是我们好控制变压器出现意外，

文章中所有图片都是我自己拍摄和加工。
