사무실에 사용하기 위한 사무실 컴퓨터, 직접 조립해보자

게임용이 아닌 사무실에 적합한 컴퓨터로 저렴하면서도 가성비가 뛰어난 부품들을 모아 브랜드PC보다 비교적 저렴한 가격에 사무실용 조립PC를 맞춰보았습니다.

제원
CPU : 인텔 펜티엄 G4600 (카비레이크)
메인보드 : GIGABYTE GA-H110M-DS2V
RAM : 삼성전자 DDR4 4G PC4-19200
VGA : 내장
SSD : TeamGroup 120G
파워서플라이 : 바쿠나 정격 350W
케이스 : ABKO(앱코) NCORE 티키 USB3.0

오늘 온 상품들입니다.

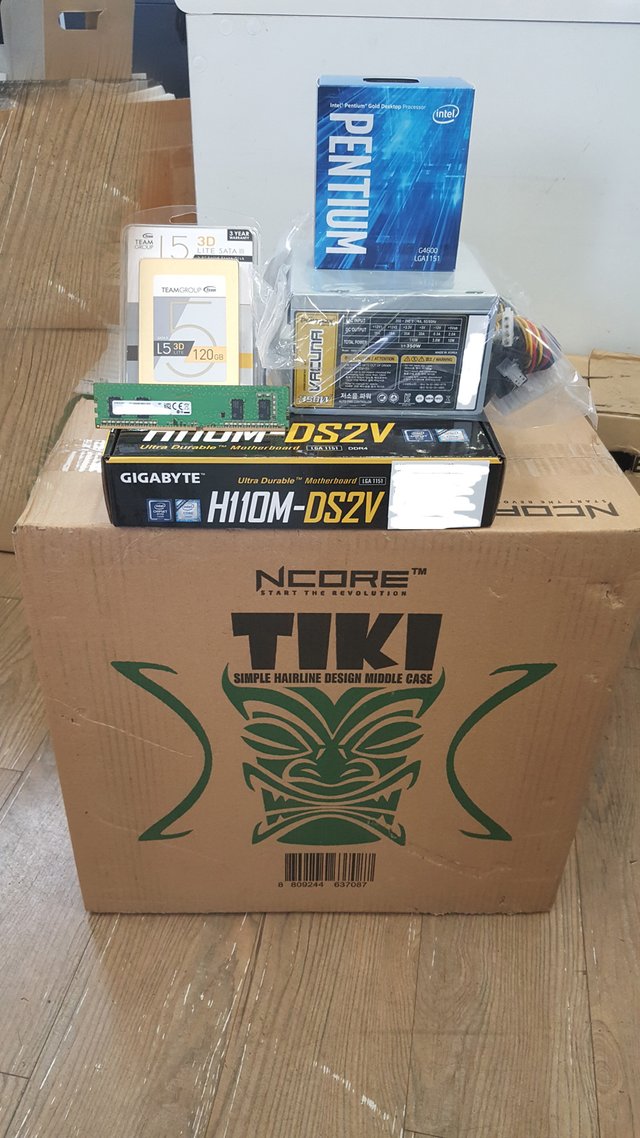

■ 오늘 조립할 상품들입니다.

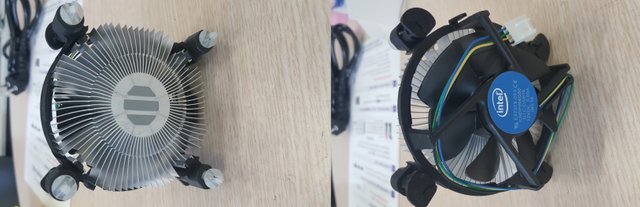

쿨러의 모습입니다. CPU의 열을 쿨러로 전달하는 역할을 하며 기본 쿨러에 서멀 구리스가 발라져 있기 때문에 확인해보아야 합니다.

파워서플라이 사진입니다. 게임용이 아닌 사무실에서 오피스용으로 사용하기 때문에 문서작업에 적합한 350w 로 정하여 구매하였습니다.

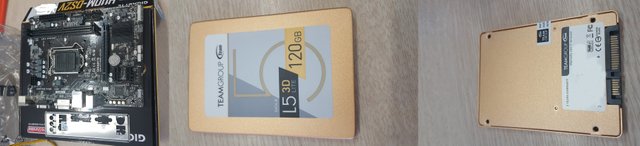

메인보드와 ssd 개봉모습니다. 그래픽카드도 문서작업에 사용 하기때문에 메인보드에 있는 내장형으로 사용 계획입니다.

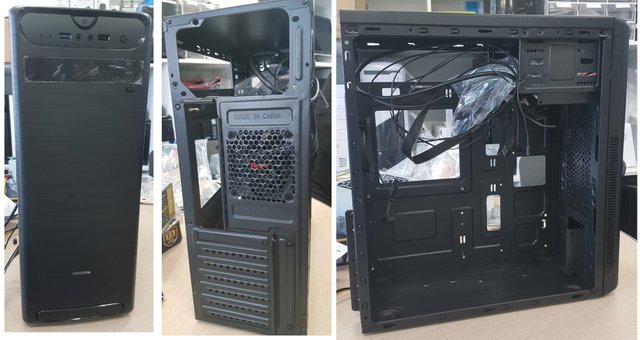

케이스 : ABKO(앱코) NCORE 티키 USB3.0 모습입니다. 나중에 업그레이드할때 그래픽카드 들어갈수 있는 공간이 커서 좋고 작업하기 깔끔한 케이스입니다.

■ 직접 조립해보았습니다.

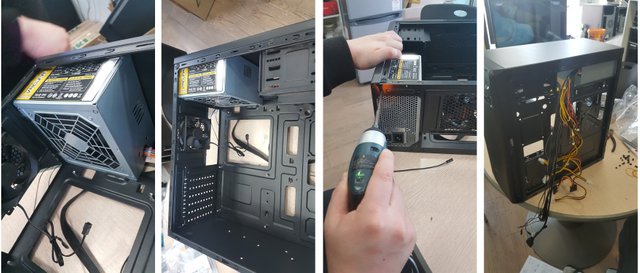

▲ 케이스의 전면부를 탈거한 뒤, 파워 서플라이를 장착했습니다. 이후, 케이스 후면의 나사를 조여 케이스와 파워를 고정해줬습니다.

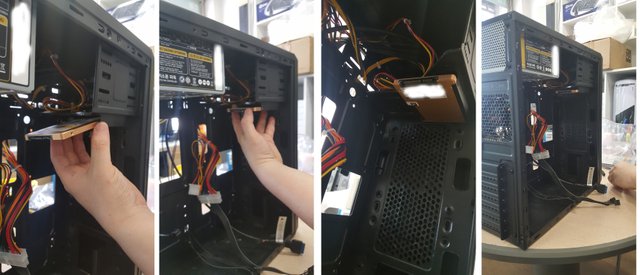

▲SSD 케이스에 장착합니다.

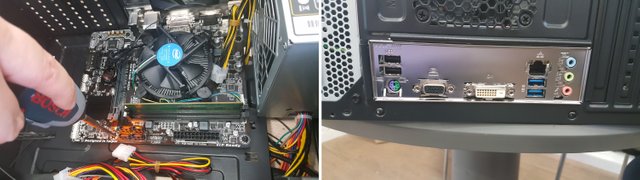

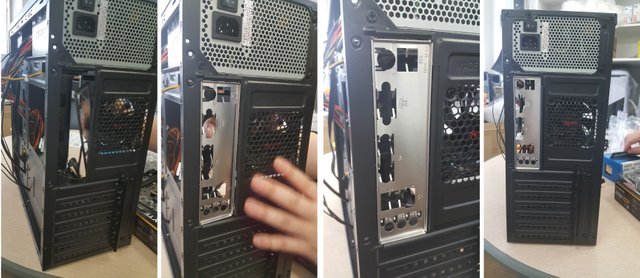

▲ I/O 쉴드를 빈자리에 장착합니다. I/O 쉴드는 메인보드와 함께 제공되며 외부 먼지가 본체 내부에 유입되는 것을 막아줍니다.

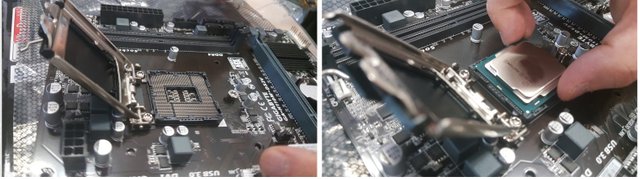

▲메인보드 소켓 옆쪽에 있는 가이드를 들어 올린 후 방향에 맞게 올려놓아야 한다. 이때, CPU 바닥에 있는 캐패시터가 손상되지 않도록 조심스럽게 장착합니다.

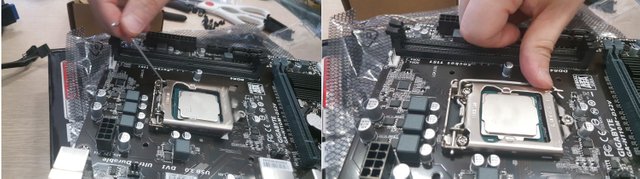

▲메인보드 소켓 옆쪽에 있는 가이드를 잘 장착하여 줍니다.

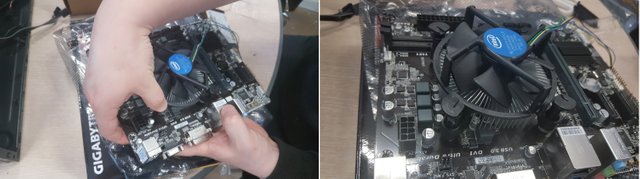

▲ 장착한 CPU 위에 쿨러를 얹어줬다. 쿨러에 써멀 구리스가 도포돼 있는지 확인 하고 메인보드와 고정되도록 조여 주면 됩니다.

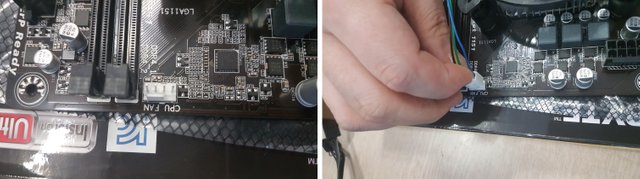

▲메인보드에 CPU FAN 소켓에 팬선을 연결해줍니다.

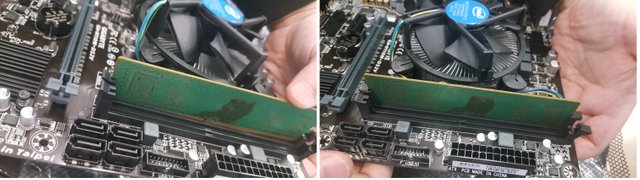

▲메인보드의 램 소켓에 램을 한쪽부분 끼우면서 밀어 장착후 락을 걸어서 장착하여 주시면 됩니다.

▲ 메인보드를 케이스 내부에 넣고 고정하여줍니다. I/O 쉴드와 메인보드 전원부가 맞닿는 모양으로 장착한 후, 나사를 조이면 된다.

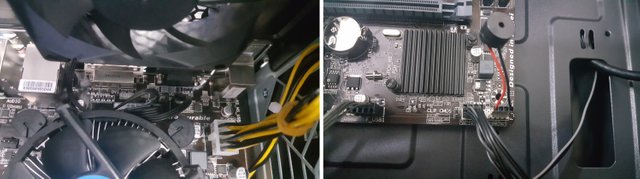

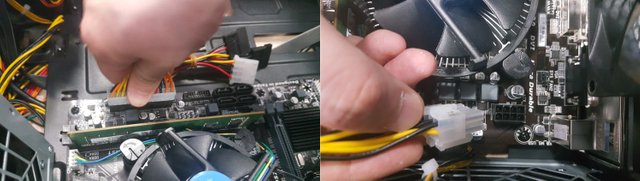

▲ 메인보드에 전원 커넥터를 연결해줍니다.

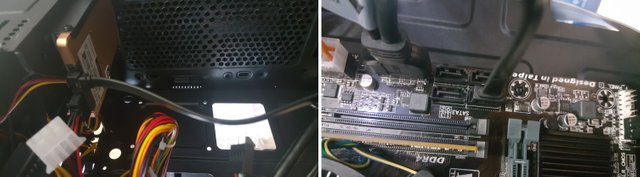

▲SSD에 파워에서 나온 전원 커넥터 연결 후 SSD를 SATA 케이블을 통해 메인보드와 연결합니다.

▲팬 연결및 HD AUDIO와 USB 케이블도 연결하고 각 포트마다 적혀져 있는 명칭에 알맞게 메인모드 포트에 연결해야 하는데, 특히 파워 LED는 ‘+/-’ 극성이 나눠져 있으니 유의해야 한다. 메인보드 매뉴얼을 참조하면 수월하게 연결할 수 있습니다.

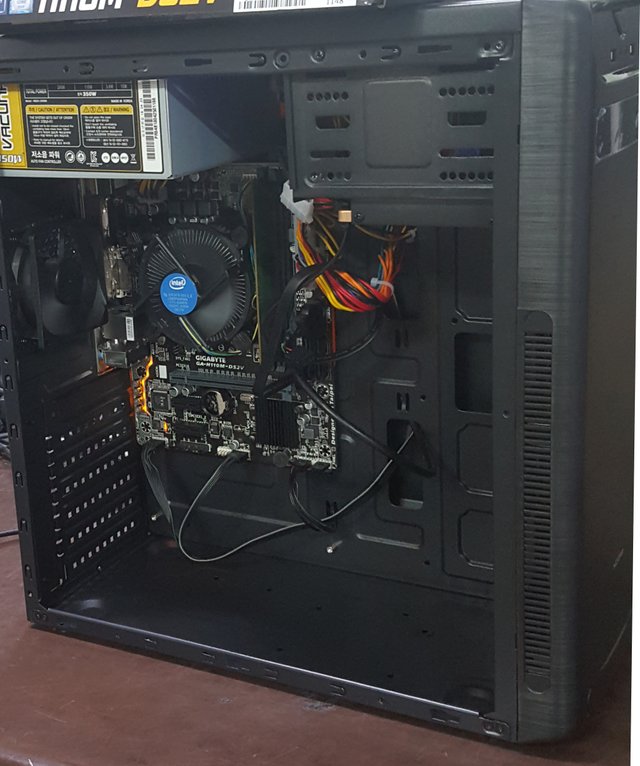

▲조립이 완성된 내부모습입니다.~~~

▲ 전원 케이블을 파워 서플라이에 연결해 구동이 되는지 테스트해보고
모니터와 연결해 부품들의 성능이 제대로 구현되는지 확인하고 전면부 케이스를 닫아 완성하였습니다.~
