Cable datos RJ45

in #spanish6 years ago

Buenas el dia de hoy estuve entretenido montado para la clase una red para los ordenadores, despues de meter por el techo hacia la clase de al lado que esta el router principal un total de 28 cables para cada puesto pasamos a montarles los terminales.

Aqui les explico en foto como se hace y cuales son el orden de los colores


Fuente

Vamos a necesitar una serie de herramientas

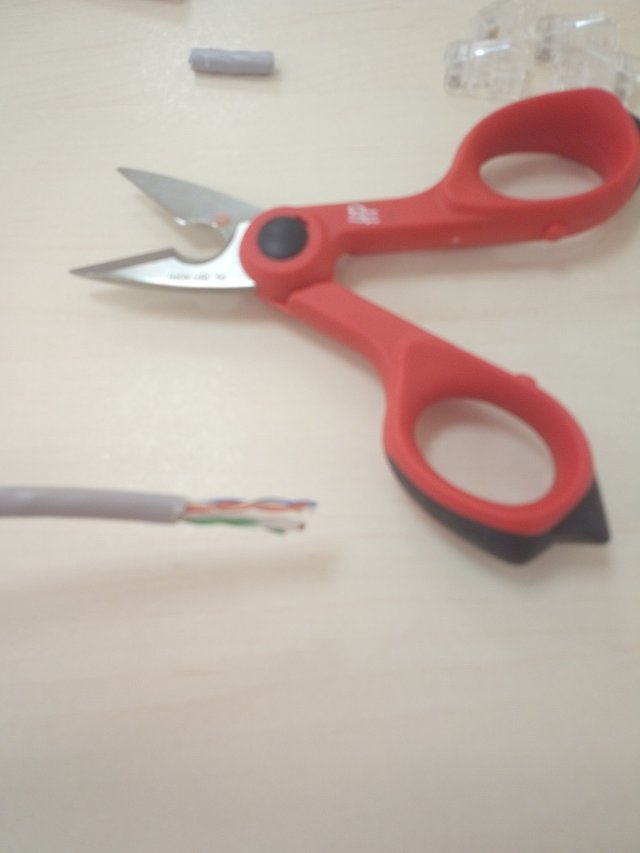

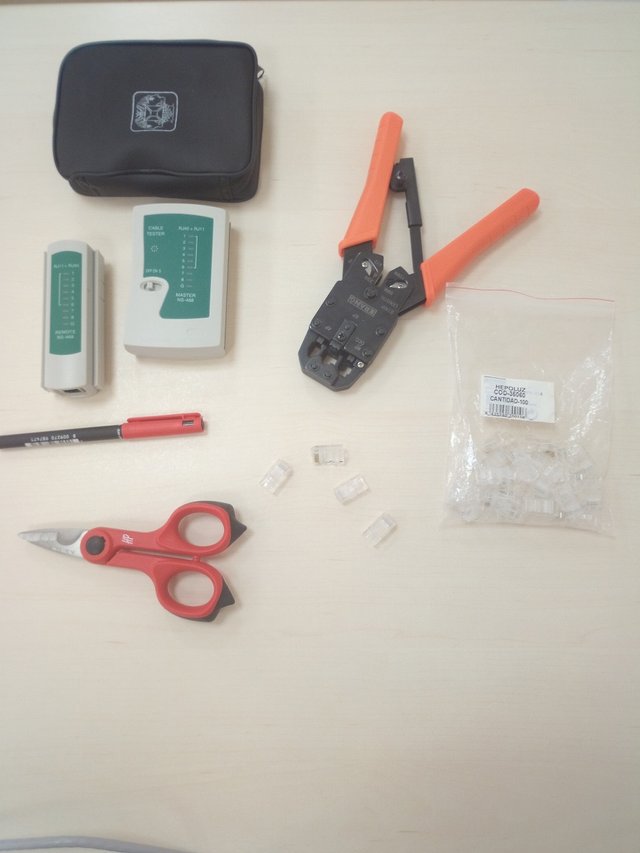

Unas tijeras, una grimpadora, terminales rj45, un analizador de redes y rotulador permanente para marcar los cables.

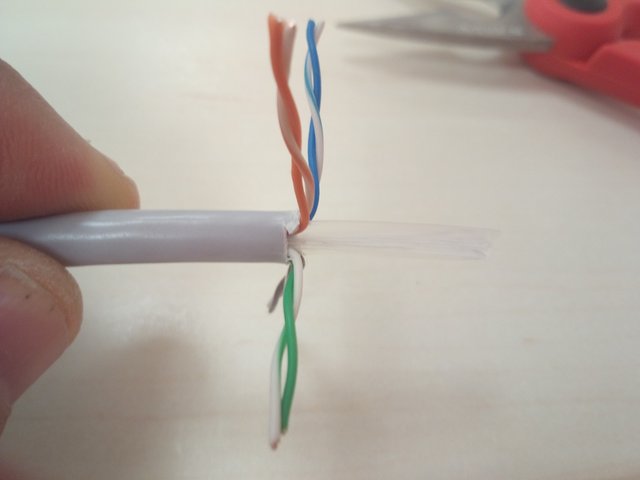

Despues de cortar como 2 cm de funda abrimos el cable y separamos los 8 cables interiores y cortamos una especie de guia que hay entre ellos para reforzar el cable .

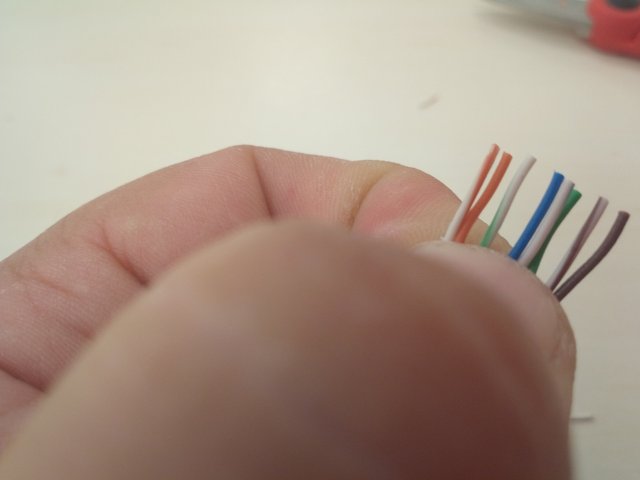

Los ponemos uno al lado del otro para emparejarlos y cortarlos a la misma medida para introducirlos en el terminal
el orden es el siguiente con la pestaña del terminar mirando hacia abajo desde izquierda a derecha pin 1 2 3 4 5 6 7 8
utilizamos configuracion B tenemos la A pero la mas utilizada es la B porque si en la pared esta puesta A y en cable al ordenador poner B no funcionaria asi que casi todo el mundo pone la B siempre.


1 blanco naranja 2 naranja 3 blanco verde 4 azul 5 blanco azul 6 verde 7 blanco marron 8 marron
esta seria el orden en los 2 extremos del cable.


con esto montamos cables en paralelo para unir ordenadores mediante un hub o router y se llama cable normal o paralelo los dos extremos B-B o (A-A)
pero si quisieramos unir 2 ordenadores directamente si pasar por un hub o switch utilizariamos un cable cruzado que en un extremo lleva configuracion B y en otro configuracion A
la configuracion A es la siguiente
1 blanco verde 2 verde 3 blanco naranja 4 azul 5 blanco azul 6 naranja 7 blanco marron 8 marron

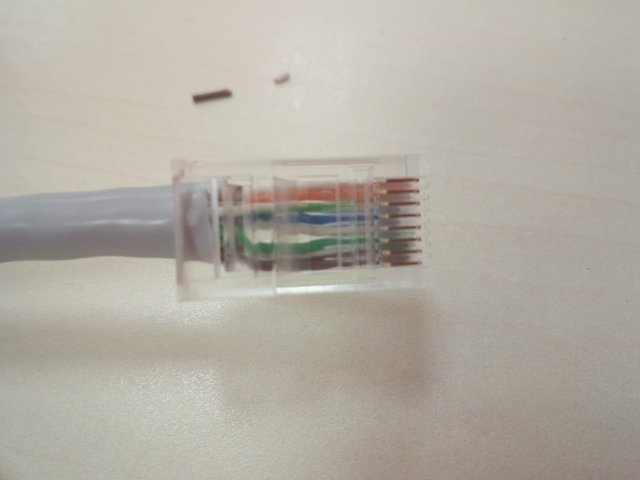

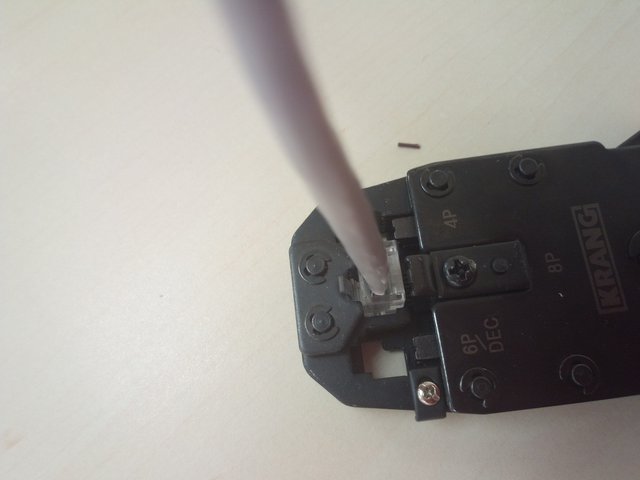

una vez puestos en orden se introducen en la grimpadora que digamos que los aplasta y hace que las cuchillas interiores de los pins pinchen los cables obteniendo asi la conexion sin tener que pelar los cables.

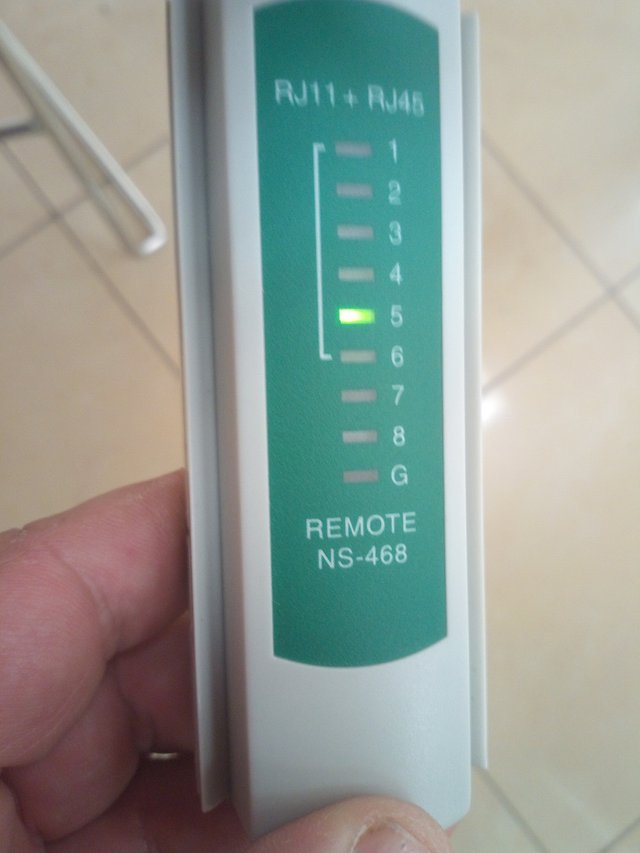

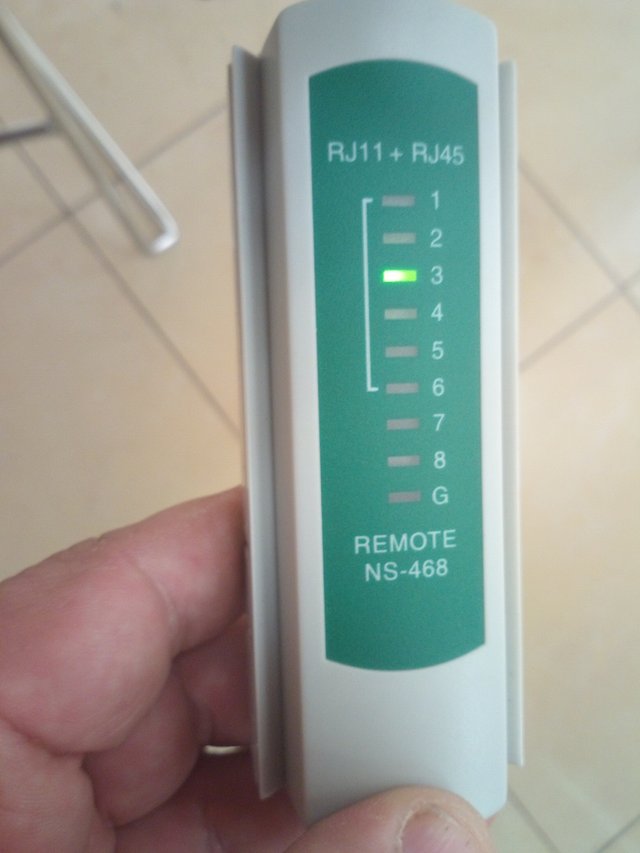

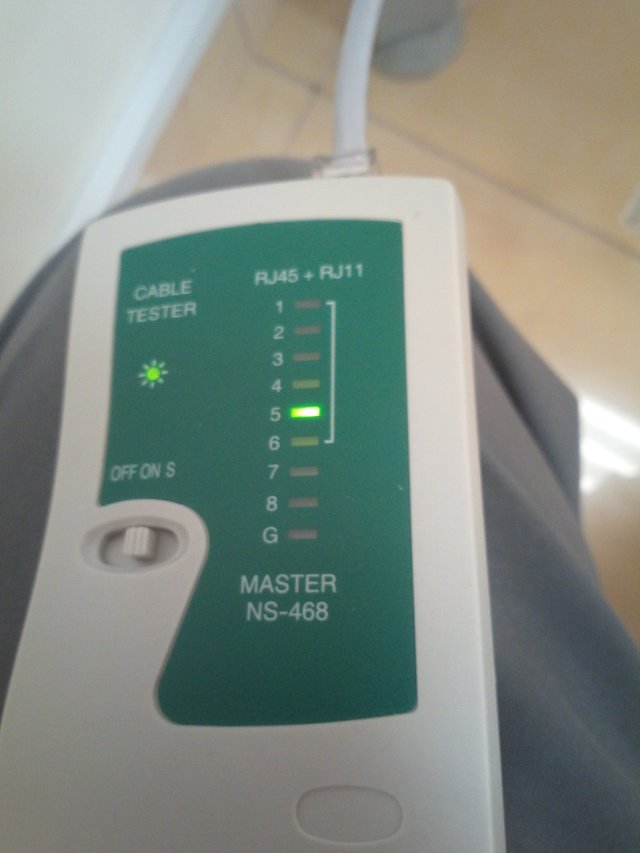

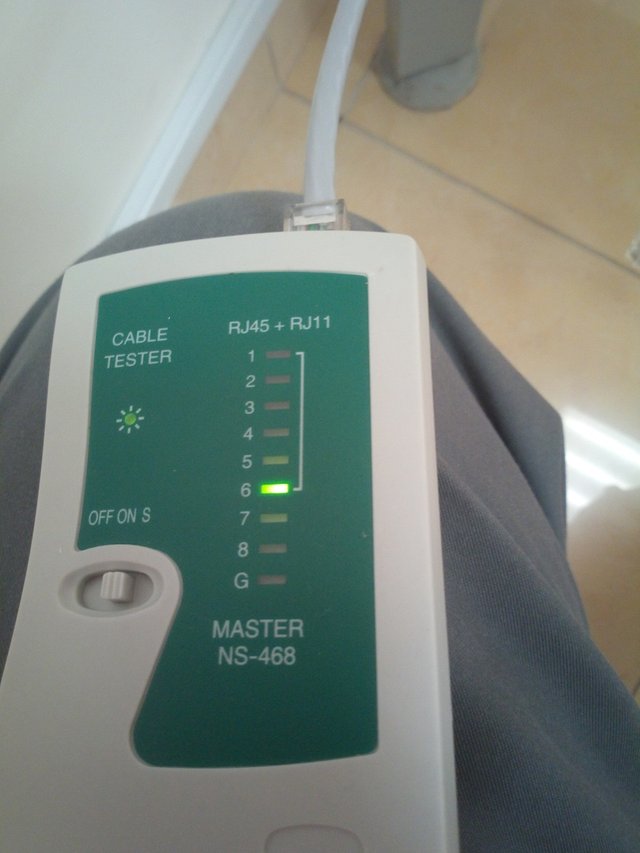

despues ya solo queda comprobarlos con el pequeño analizador de redes que lo que hace es como si fuera un polimetro medir continuidad para ver si entre punta y punta del terminal esta cada uno en su pin correspondiente, se tienen que encender todas las luces secuencialmente desde 1 a 8 y estara correcto sino es que o alguno cable no entro en su sitio o que alguno no esta conectado.
