LCD nedir
Lcd,hepimizinde anlayacağı dilde söylemek gerekirse sıvı kristal ekran diyerek özetleyebiliriz.yada orjinal adıyla Liquid Crystal Display denir çalışma prensibi şu şekilde gelişir. enerji verilen sıvının ışığı bir fazlı olarak geçirmesi ve bunun önünde bulunan kutuplaşma filitresi ile ışığı görünür hale getiren bir teknolojidir.lcd de bulunan sıvı haldeki kristaller ısıya ve maddenin yapısına göre liyotropik yada termotropik kristallerin alt kademesinde bulunan yay (kıvrık)kristaller gerilimin durumuna göre yay (kıvrık)olmayan kristal yani düz hale gelip lcd nin ana yapısı olan sıvı kristalin faz konumudur.lcd lerin ana yapımında ana etken olarak üç etken vardır bunlar şöyledir,sıvı kristaller filtrelenmiş ışığı geçirebilmeli.bir diğeri sıvı kristallerin konumu ve dizilimi akım gücüne göre değişim göstermeli üçüncü olarak elektriği ileten olmalıdır.

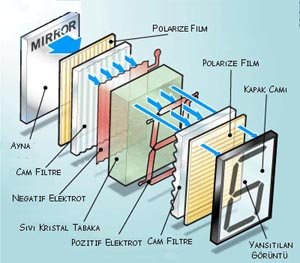

yukarıdaki görselde eski zaman lcd panelini görmektesiniz şu anki teknoloji milyonlarca pikseli çalıştıran lcd panel kontrol ünitelerini hizmete sunmuş olup teknolojinin nereden nereye geldiğini apaçık gözler önüne sermiştir ayrıca şematik olarak çalışma prensibi şu şekildedir
LCD Pinleri Fonksiyonları
- Vss Toprak (Ground)
- Vcc +5 V
- VEE Kontrast
- RS Register Select
- RW Read / Write
- E Enable
7 - 14) D0 - D7 Data girişleri - BL+ Arka panel ışığı pozitif ucu
- BL - Arka panel ışığı negatif ucu
